COD관

COD관

  • COD(내 외관 일체형 광케이블 보호관)는
    품질 및 생산성이 향상된 발명품

    기존의 케이블 포설 작업은 외관 작업 후 내관을 삽입하는 방식이여서 작업이 불편했습니다.
    COD관은 내외관 일체형으로 , HDPE(고밀도 폴리 에틸렌)의 재질과 파상형 구조로 되어있어 동절기 파손 및 토압에 강해 타 관종의 광케이블 보호에 비해 시공성 및 안정성이 탁월하고 또한 폴리에틸렌의 특성중의 하나인 깨지지 않는 연성 이므로 굴곡 구간에서의 시공성이 우월합니다.

COD 구조

재질 및 특징

    • H.D.P.E.(High Density Polyethyene)로 충격에 강하며 특히 동절기에 파손이 없습니다.

    • 외부 요철 ()형으로 강도가 강하여 토압에 의한 변형이 없습니다.

    • 내·외부 일체형 외부 요철 ()관이므로 시공매립 후 관 길이의 신장 또는 수축이 작습니다.

    • 1 Roll은 최대 500m로 생산되며, 연결부 없이 맨홀과 맨홀 사이를 직접 연결 시공합니다.

    • ​내·외부 일체형 제품임으로 단일 공정으로 시공되어 내관 시공의 번거로움을 줄여줘 공사 기간이 단축 할수 있습니다.

    • 내관의 내측면이 실리콘으로 코팅이 되어 케이블 입선시 저항이 감소되어 케이블 포설 작업이 용이합니다

    • 연약지반 및 지하수의 유동이 있는 지반에서 더욱 효과가 커집니다.

    • 산악 및 터널 구간의 시공에도 효과가 좋습니다.

물성

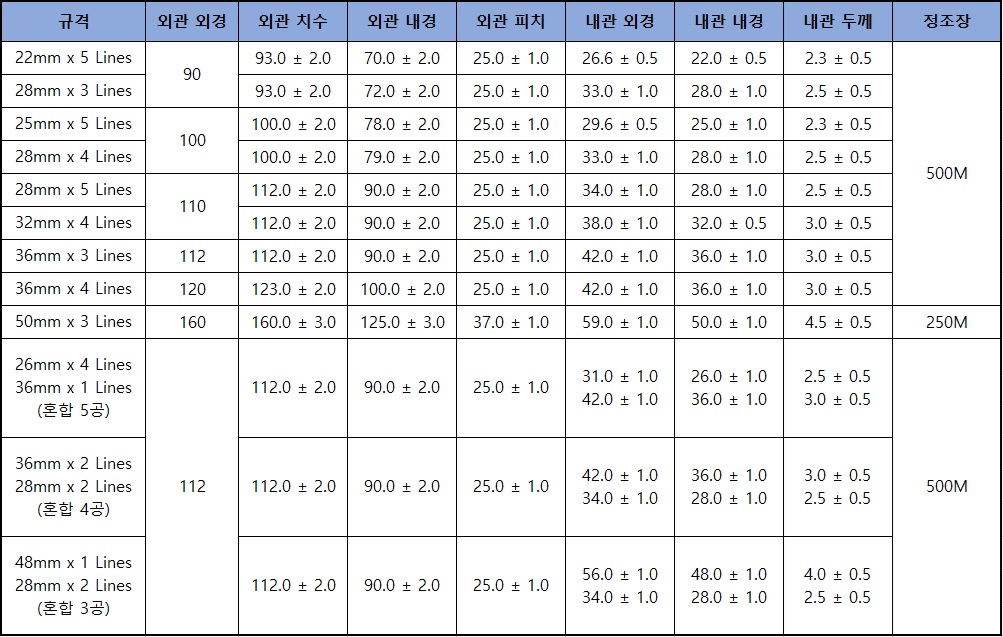

종류 및 규격





이음관 구성

  • ■ C.O.D. 관로구 방수 장치

    1) C.O.D. 관로구 방수 장치구조

  • 2) C.O.D. 관로구 방수 장치 조립 과정

이음관 연결방법

거치대 및 COD 릴
